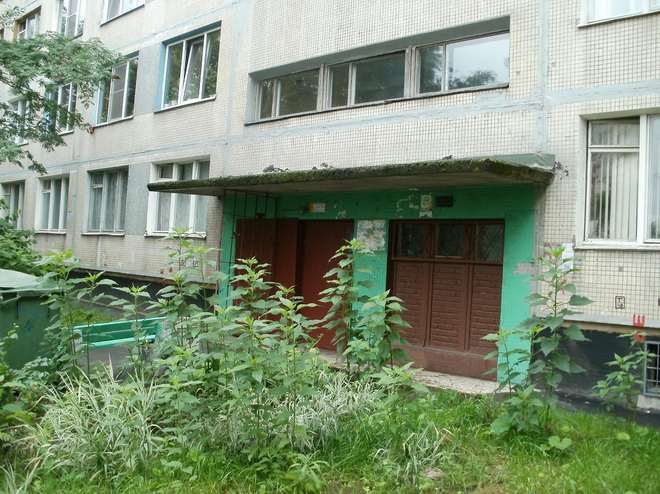

Рис 0. Основные элементы подъезда 1 и 2-го поколений домов 1-Лг602В. Белградская ул., 34 корп.1

На рис. 0 изображены основные элементы входного узла. По центру располагается входная дверь в подъезд. Изначально эти двери были деревянными. Слева, отгороженная декоративной металлической решеткой, видна деревянная дверь. За ней находится мусороприемник. Справа видно окно, частично заделанное кирпичом. Предназначено это окно для проникновения света в закуток у дверей лифта. Первоначально это окно застеклялось полностью, и состояло из трех узких створок. Но стекла в них часто разбивали, поэтому в 1990-х везде начали заделывать кирпичом или другим подручным материалом. Сверху над козырьком расположено окно лестничной площадки. Иногда на подъездах домов можно увидеть странные буквы, нарисованные краской "ЭУ" или "ВУ". ЭУ расшифровывается, как Элеваторный Узел. Это специальное помещение, куда приходят трубы горячего водоснабжения (прямая и обратная). Там же идет распределение воды на отопление и отбор на горячеё водоснабжение. ВУ – означает Водопроводный Узел. Это специальное помещение, куда приходит труба с холодной водой, и там же стоят приборы учета.

Если присмотреться к дому внимательно, то можно заметить, что он состоит из отдельных повторяющихся неделимых элементов. К примеру, назову их "секциями". Секции – это одинаковые архитектурно и технологически законченные фрагменты будущего дома с окнами подъезда по центру. Секция способна функционировать самостоятельно, в качестве одноподъездного дома, при условии, что в каждую ячейку (квартиру, комнату, подвал, чердак) дома есть доступ с улицы через входную дверь подъезда.

Рис 1. Вид лицевого фасада 6-ти подъездного дома 1-го поколения 1Лг-602В и деления его на секции
Вертикальные ряды лоджий с балконами. Пражская ул., дом 33

Секции это, так называемые большие кубики из которых составлены данные дома. Их многочисленные комбинации формируют архитектурный облик дома. Секции все равно, что атомы, из которых строятся молекулы.

Фасадов дома будет два, "подъездный" и "лицевой". Подъездный это тот, на котором расположены входная дверь в подъезд и окна лестничных клеток. "Лицевой", это фасад противоположный "подъездному". На нем обычно расположены балконы или ниши с лоджиями (рис 1). При неявном расположении дома по сторонам света, часто располагают "лицевыми" фасадами на уличную сторону.

1-е поколение домов серии 1Лг-602В не имеет никаких поворотов, изломов или смещений, поэтому в нем будут присутствовать только 2 вида секций по конструктивному различию: "промежуточная" и "торцевая". Промежуточную секцию, в свою очередь, разделю на 3 основных подвида.

"Промежуточная симметричная секция" – это одинаковый архитектурно и технологически законченный фрагмент будущего дома с подъездом по центру. В данном случае, для дома 1Лг-602В это длинное трёхрамное лестничное окно, в окружении 3-х окон квартир с подъездного фасада, или 6 окон с углублениями по краям с лицевого фасада.

Если принять за условную единицу поперечный размер комнаты с перегородками (примерно 3 метра), то длина такой секции 8 условных единиц. Каждая секция всегда симметричная. Из промежуточных секций набирается средняя часть дома с нужным количеством подъездов. Промежуточная секция, теоретически имеет в торцах глухие стены.

Рис 2. Подъездный фасад дома 1-го поколения 1Лг-602В и деления его на секции. Ул. Вавиловых, 11 корп. 1

По строению лицевого фасада промежуточные секции делятся на секции с уступами и балконами. В результате набора дома секциями с уступами (нишами), на лицевом фасаде образуются вертикальные ряды двойных лоджий. Такие промежуточные секции в первых поколениях домов 1Лг-602В используются в сборке 6-ти и 7-ми подъездных домов. Вертикальных рядов лоджий меньше количества подъездов на единицу (рис 1).

Секции с балконами используются для набора 9-ти подъездных домов. Дома, набранные такими промежуточными секциями, на лицевом фасаде имеют четверные вертикальные ряды с балконами. Этих рядов также меньше на один, чем количество подъездов в доме.

Рис 3. Лицевой фасад 9-ти подъездного дома 1-го поколения 1Лг-602В и деление его на секции. Пражская ул., д. 15

"Промежуточная несимметричная секция" – это укороченная секция, размером в 6 условных единиц (2 окна в каждую сторону от лестничных), имеющая с лицевого фасада несимметрично расположенные архитектурные элементы. С одной стороны такая секция имеет уступ с балконом, как в случае с симметричной секцией, а с другой обычное окно. В случае с 1-м поколением несимметрия имеется только с лицевой стороны. Дома, набранные такими секциями, только 8-ми подъездные, и на лицевом фасаде имеют всего 4 ряда вертикальных двойных лоджий.

Рис 4. Лицевой фасад 8-ми подъездного дома 1-го поколения 1Лг-602В, собранный несимметричными секциями. Изначально оконные рамы были выкрашены в чёрный цвет. Пр. Славы, 7 корп. 1

Рис 6. Промежуточная несимметричная секция с подъездного фасада. Улица Белы Куна, 6 корп. 1

Рис 8. Подъезд с толстыми бетонными стенами. Пражская улица, 39

Рис 10. Облицовка балконных перил тонкими бетонными плитами. Внутренняя стена лоджии выложена желтой плиткой. Софийская улица, 38

Продержалось это нововведение недолго, и вскоре снова вернулись к волнистому стеклопластику. Одновременно с этим изменились и козырьки. Они стали толще, но ровные по всей длине.

О том, что события могли развиваться по такому сценарию, говорит тот факт, что дома с "вздернутыми козырьками", обнаруженные на карте 17 мая 1966 года, были в процессе постройки или подготовки территории. На месте домов, которые строились с толстыми и прямыми козырьками, ещё ничего не было.

Рис 11. Утолщенный прямой козырек 3-й версии на доме 1-го поколения 1Лг-602В. Улица Белы Куна, 22 корп.1

В Калининском районе строительство началось немного позже, чем во Фрунзенском. Домов с тонкими загнутыми козырьками всего 2 штуки. Возможно они являются первыми домами этой серии, которые строились в Калининском районе. Оба стоят около станции метро "Академическая". Их адреса проспекте Науки, 10 корп. 2, и 12 корп.1. Тогда, предположительно, оба квартала Калининского района заполнялись таким образом:

Рис 12. Предположительное распространение застройки домами серии 1Лг-602В 1-го поколения кварталов 11 и 12 Калининского района

Переходной двух- и трёхрамный одновременно (1.5 поколение).

Прошло какое-то время. Возможно разработчики подумали, что для проникновения дневного света на лестничную площадку у лифта и мусоропровода, достаточно окна меньших размеров. Да и зимой на лестнице будет теплее. Лестничное окно решили несколько сузить с трех до двух рам. Но на домостроительном комбинате оставались ещё и старые трёхрамные оконные плиты для лестниц. Чтобы использовать их в дело, очередной дом по адресу улица Софьи Ковалевской, 10 корп. 2 решили сделать оригинальным (рис 13). Он прямой 6-ти подъездный, с утолщенным козырьком последней модификации, набранный секциями рис 1 и 2. С лицевого фасада конструктивно он ничем не отличается от дома, изображенного на рис.1. А вот взглянув на "подъездный" фасад, сразу видна разница. Если средние промежуточные секции собраны с 3-х рамными окнами, то на крайних торцевых установили новый вид плит с двухрамными окнами. При этом конструкция подъезда изнутри не изменилась. Это первый дом, с которого начались значительные изменения в этой серии.

Рис 13. Торцевая секция с двухрамными окнами, промежуточная с трёхрамными. Улица Софьи Ковалевской, 10 корп. 2

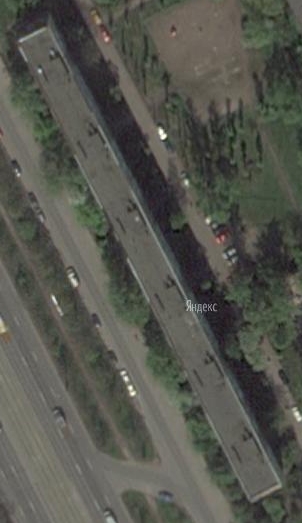

Рис 14. Бухарестская улица, 86 корп. 1. Фотография со спутника

Со стороны "подъездного" фасада над лестницами слегка возвышается прямоугольная часть выступающего машинного зала, а по краям расположены продолговатые вентиляционные каналы. Незначительное возвышение обусловлено расположением лифта на лестничной площадке между этажами в закутках, а не на этаже. Поэтому 9 этаж на лифте будет означать 8,5, 8 – 7,5 и т д. Лифт расположен дверьми к лестничному окну. Конструкция надстроек подъезда сверху напоминает скалку с ручками или малярный валик.

Ближе к лицевой части дома параллельно "валику" расположен одиночный длинный вентиляционный канал в виде "длинного минуса". В общем, на крыше каждого подъезда этой разновидности дома виден "валик с подчеркиванием". На двойных плитах промежуточных секций, декоративная перемычка между 1-м и 2-м окном от подъезда, бывает белого или зелёно-голубого цвета.

Цвет облицовочной плитки стен в вертикальных рядах лоджий на лицевом фасаде голубой, белый или желтый. Самый распространенный почему-то голубой. Самые ранние экземпляры домов, перила балконов облицовывали стеклопластиком светло-желтого цвета. Средние модели этих поколений – тонкие бетонные листы, из которых изготавливаются "влагозащитные кубы" в ванну и туалет, позже снова вернулись к волнистому стеклопластику. Два дома этого поколения имеют необычную сине-зелёную расцветку пластика (ул. Турку, 9 корп.1 и пр. Науки, 12 корп. 6).

Тонколистовой бетон обычно красили в белый цвет. Со временем краска отлуплялась, он становился серым и порой вспучивался от времени.

                                                                      Адреса обнаруженных домов:

Дом по улице Белы Куна, 20 корп. 1 примечателен тем, что на одном торце вместо балконов расположены три ряда узких двухстворчатых окон (см. также Бухарестская улица, дом 94 корп.1). Скореё всего это сделано в целях безопасности, чтобы исключить возможность проникновения людей с балкона на балкон разных домов. В этом случае расстояние между домами гораздо меньше, чем, при таком же расположении домов на другой стороне Пражской улицы. В качестве исключения этот дом можно приписать к общей группе 6-ти подъездных домов. Он будет 49-м по счету.

Рис 15. Торец без балконов. Улица Белы Куна, 20 корп. 1

            Адреса обнаруженных домов:                   Ул. Белы Куна 20 корп.1

Следующая группа домов, в которых вместо одной торцевой секции поставлена промежуточная несимметричная, ну и соответственно, эти дома имеют глухой торец. Предназначались такие дома для последующей пристройки к глухому торцу промежуточной секции, домов любых серий, построенных позже. Как говорилось выше, к глухим торцам одних домов позже были пристроены другие дома, а к некоторым нет.

Рис 16. Пример реализованного плана состыковки домов 1Лг-602В построенных в разные годы.
Вдали – Софийская ул., 30, впереди – угловая секция дома Софийская ул., 32 корп.1

Рис 17. Вид 7-ми подъездного дома 1Лг-602В 1-го поколения. Фото со спутника. Улица Белы Куна, 22 корп.1

Этот единственный дом 1-го поколения в 7 подъездов обнаружен во Фрунзенском районе. Его адрес – ул. Белы Куна, 22 корп. 1. По сборке от 6 подъездного он отличается лишь дополнительной промежуточной секцией и как следствие дополнительным 6-м рядом лоджий на лицевом фасаде.

Рис 18. 7-ми секционный дом серии 1Лг-602В 1-го поколения. Улица Белы Куна, 22 корп. 1

Далеё рассмотрим 8-ми подъездный дом, набранный несимметричными секциями.

Рис 19. 8-ми подъездный дом, Бухарестская ул., 39 корп.1. Фото со спутника

Вот в этой конструкции дома сразу видны существенные различия. Как говорилось выше, дом такой конструкции был построен самым первым, летом 1966 года. По спутниковому снимку видно, что подъезды расположены чаще, чем в 6-ти подъездном доме. Посмотрев на лицевой фасад немного сбивает количество и расположение двойных ниш. По идее, если дом собирать секциями, изображенными на рис 1 и 2, то должно получаться 7 вертикальных рядов с лоджиями, но на самом деле мы видим всего 4 штуки, при том, что подъездов 8. (Рис 4). Изучив оба фасада и разбив посекционно становится понятно. Промежуточные секции, длиной 6 условных единиц оказывается несимметричные. Смежные секции  и поставлены зеркально, по отношению друг к другу. Вот и получается, на одном из стыков секций голые окна, а с другой образуется ряд ниш.  Торцевая секция также укорочена с внутренней стороны и окна лестничной клетки в секции смещены во внутреннюю сторону.

Домов такой сборки найдено 8 штук, и все находятся только во Фрунзенском районе.

И наконец, заключительная разновидность этой серии по типу сборки, это 9 подъездные дома.

Рис 20. 9-ти подъездный дом, Пражская улица, 15. Фото со спутника

Рис 21. Бухарестская улица, 94 корп.1. Торец дома 1-го поколения 1Лг-602В без балконов

Рис 22. Декоративные и некоторые конструктивные элементы домов 1-го поколения. Пр. Науки, 10 корп. 2

На рисунке 22 цифрами обозначены некоторые элементы, о которых упоминалось, но отдельно не рассматривались
 1. Глухая плита торцевой секции. Облицовка глухой плиты в домах 1-го поколения бывает 2-х видов: осколочная, как в данном случае или цельноплиточная. Например, цельноплиточная облицовка применена на домах Бухарестская 86 корп. 1.
 2. Декоративная межоконная перемычка. Сделана из маленьких осколков облицовочной плитки. У этих домов она бывает 2-х цветов. Зеленовато-синяя, как на фотографии или белая. Перемычки из белой плитки использовались в 9 подъездных домах, а также в доме 86 корп. 1 по Бухарестской улице.
 3.  Машинный зал. В будущем, когда конструкция лестниц изменится, он станет значительно выше.
 4. Газоотводные трубки мусоропроводов. Асбестоцементные трубы, подсоединенные к верхушке мусоропровода.
 5. Чердачные окошечки. В домах 1-го поколения по 8 штук на двойную плиту, и соответственно по 4 штуки, на одинарную. С середины 2-го поколения домов 1Лг-602В изменится их количество и расположение.
 6. Внутренние стены торцевых лоджий. У 1-го поколения домов они белого цвета, но 2-х видов: цельноплиточные или осколочные. На данной фотографии стены облицованные осколками плитки, но на фотографии трудно просматриваются. Структура облицовки глухих плит и внутренних стен торцевых лоджий похожа. На рисунке 23 можно посмотреть увеличенный вид этих элементов. Фундамент в процессе эволюции тоже будет несколько раз меняться.

Рис 23. Межоконные перемычки, фундамент и глухая плита. Вид вблизи. Северный пр., 61 корп. 1

Рис 24. Основные элементы лицевого фасада домов 1-го поколения. Ул. Белы Куна, 13 корп.1

Перила балконов облицованы стеклопластиком светло-желтого цвета. Со временем он выцвел. Такой материал часто применялся для облицовки ларьков, мелких продуктовых магазинчиков и пунктов приема посуды 70-80-х годов XX века. Основные цвета: светло-желтый, зелёный, голубой.

Как показала практика, облицовочная плитка не лучший вариант. Со временем она темнеет и отпадает. Козырьки без поддержки наклоняются, а некоторые обваливаются. При косметическом ремонте часто не смотрят плитку и просто красят поверх неё краской. Неаккуратно замазывают швы между плитами. Дома теряют свой первоначальный облик. Современное их состояние ужасающее.

Рис 25. Общий вид закутка с мусоропроводом. На потолке фрагмент светильника, висевшего изначально. Бухарестская улица, 86 корп.1

А вот таким образом выглядит закуток для мусоропровода, который является частью межэтажной площадки. Слева виден фрагмент трехрамного окна. Справа фрагмент угла стены. Там располагается лестница, ведущая вниз. Ствол мусоропровода находится за стеной, а наружу выходит лишь загрузочный клапан. С противоположной стороны точно такой же тупиковый коридорчик, где располагается лифт.

На потолке висят остатки корпуса потолочного светильника для двух ламп накаливания, конца 1960-х годов (2х60Вт). Такими светильниками комплектовались все первые дома этой серии. На межэтажной площадке устанавливалось два таких светильника: один над мусоропроводом, другой над лифтом. На площадке перед квартирами часто ставили светильник с лампой дневного света (ЛБ или ЛД 40).

В 1990-е годы, лампочки и светильники с межэтажных площадок стали пропадать. В это трудное время, лампы дневного света на лестничных площадках перед квартирами сменили на обычные лампы накаливания. В закутках не работала ни одна лампа, и только на этажах светились тусклые лампы, обильно замазанные краской, чтобы их не украли. В темное время, человек, выходя из лифта, попадал в темноту. И только заворачивая за угол на лестницу, попадал на слабо освещенные ступеньки. Изредка жилконтора пыталась вешать светильники перед лифтами, но они исчезали ещё быстрее, чем самые первые.

В 2000-х ситуация изменилась, на входные двери стали ставить домофоны. Снова вспомнили об освещении. Теперь во многих таких домах стали вешать светильники не на потолок, а на дальнюю стену коридорчика, как в данном случае. Для этих целей использовались светильники НББ61-60-010.
